Kennedy l & központkereső készlet
11 989 Ft (9 440 Ft +ÁFA)
Kennedy l & központkereső készlet
Beszállítói készleten
11 989 Ft (9 440 Ft +ÁFA)
Várható beérkezés üzletünkbe:
Beszállítói raktárkészlet esetén: 2-14 munkanap
Online ár: :
A webáruházunkban szereplő árak csak az e felületen történő megrendelés esetén érvényesek.
csehországi beszállítói készleten
1 db
8-10 munkanap alatt érkezik üzletünkbe
angliai beszállítói készleten
221 db
15-20 munkanap alatt érkezik üzletünkbe

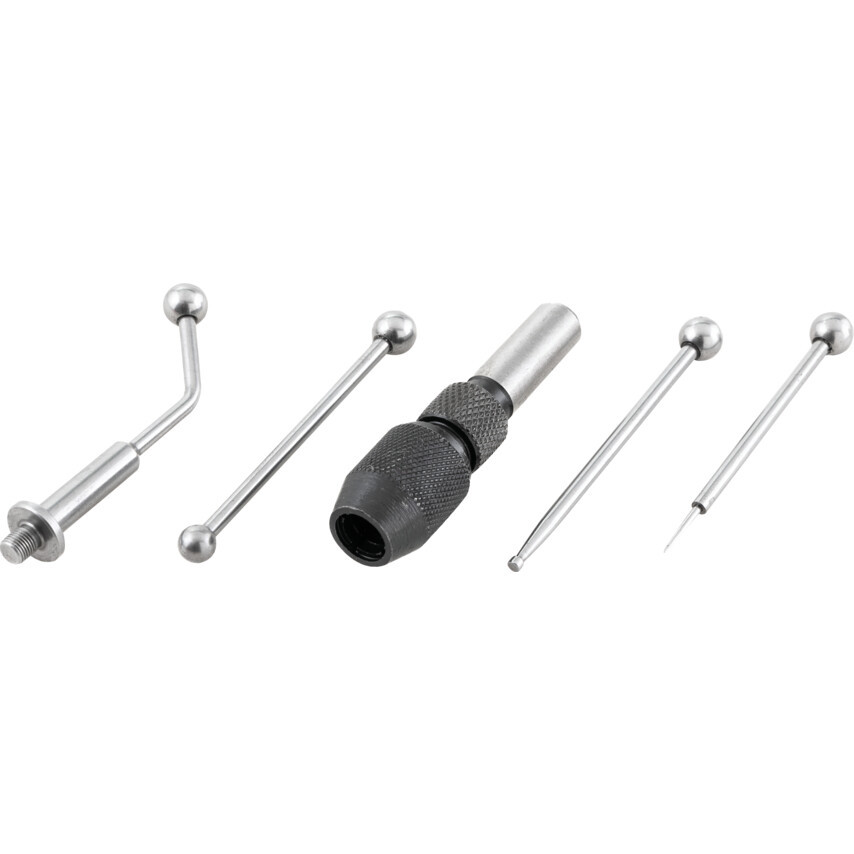

Egy befogóból és négy tapintókarból áll. "Ütés" vagy koncentricitás, egyenesség és egytengelyűség ellenőrzésére tervezték. Jelzi egy bázispont helyzetét egy munkadarabon vagy készüléken a gép orsójának középvonalától. Használható oszlopos fúrógépeken, esztergákon marógépeken stb.
Befogó:
Az orsóba egy megfelelő fúrótokmány vagy szorítópatronos tokmány segítségével fogható be (1. ábra). A tapintókarok a recézett gyűrű segítségével foghatók be, mely enyhén szorítja a gömbcsuklót a befogóban. A tapintókarok anélkül cserélhetők, hogy a befogót kivennénk a gép orsójából.
Univerzális mérőóra tartó
A befogó leszerelhető vége lehetővé teszi 2 és 3 darabos fecskefarok befogók illesztését, leszerelve pedig standard 1/4" oldalbefogóhoz illeszkedik. Az orsó középvonalát használva alkalmas munkadarabok furatainak vagy csapjainak központosítására, munkadarabok egyenességének vagy négyszögletességének ellenőrzésére, és munkadarabok ütésének ellenőrzésére. Az orsót csak kézzel szabad forgatni, hogy elkerüljük az indikátoróra sérülését. (1. ábra).
Tűhegyű tapintókar
Vonalak és pontok enyhe bejelölésére a munkadarabon további műveletek kiindulópontjaként, a gép kijelzését vagy digitális mérőeszközt használva a tűhegy tájolásához (nincs ábrázolva).
Állítsuk a tapintókart egyvonalba, de egy kissé távolabb a tájolni kívánt felülettől. Amikor megtaláljuk egy átmérő felületét, a tárcsát a lehető legközelebb kell vinni az adott átmérő középpontjához. Forgassuk az orsót 200 és 500 közötti fordulatszámon.
Ezután az asztalt vagy az orsót lassan mozgatva vigyük a tapintókart közelebb a tájolni kívánt felülethez. A tapintókar enyhén nekikoppan a felületnek (2. ábra) a tapintókar mozgása egyre kisebb lesz ahogy az alappont az orsó középvonalához közelít (3 ábra).
Amikor a tapintókar befejezi a pörgést és "ugrani" kezd, ez jelzi az alappont elérését (4. ábra).
1/2 tapintó átm + Él = Központ 1/2 tapintó átm - Központ = Él
Befogó:
Az orsóba egy megfelelő fúrótokmány vagy szorítópatronos tokmány segítségével fogható be (1. ábra). A tapintókarok a recézett gyűrű segítségével foghatók be, mely enyhén szorítja a gömbcsuklót a befogóban. A tapintókarok anélkül cserélhetők, hogy a befogót kivennénk a gép orsójából.
Univerzális mérőóra tartó
A befogó leszerelhető vége lehetővé teszi 2 és 3 darabos fecskefarok befogók illesztését, leszerelve pedig standard 1/4" oldalbefogóhoz illeszkedik. Az orsó középvonalát használva alkalmas munkadarabok furatainak vagy csapjainak központosítására, munkadarabok egyenességének vagy négyszögletességének ellenőrzésére, és munkadarabok ütésének ellenőrzésére. Az orsót csak kézzel szabad forgatni, hogy elkerüljük az indikátoróra sérülését. (1. ábra).
Tűhegyű tapintókar
Vonalak és pontok enyhe bejelölésére a munkadarabon további műveletek kiindulópontjaként, a gép kijelzését vagy digitális mérőeszközt használva a tűhegy tájolásához (nincs ábrázolva).
Állítsuk a tapintókart egyvonalba, de egy kissé távolabb a tájolni kívánt felülettől. Amikor megtaláljuk egy átmérő felületét, a tárcsát a lehető legközelebb kell vinni az adott átmérő középpontjához. Forgassuk az orsót 200 és 500 közötti fordulatszámon.
Ezután az asztalt vagy az orsót lassan mozgatva vigyük a tapintókart közelebb a tájolni kívánt felülethez. A tapintókar enyhén nekikoppan a felületnek (2. ábra) a tapintókar mozgása egyre kisebb lesz ahogy az alappont az orsó középvonalához közelít (3 ábra).
Amikor a tapintókar befejezi a pörgést és "ugrani" kezd, ez jelzi az alappont elérését (4. ábra).
1/2 tapintó átm + Él = Központ 1/2 tapintó átm - Központ = Él
Törekszünk a webáruházban megtalálható információk, termékleírások pontos és hiteles közlésére, olykor azonban ezek önhibánkon kívül tartalmazhatnak téves információkat. A képek csak tájékoztató jellegűek.
